排水ポンプユニットPRODUCT

排水ポンプユニット(小型排水タンク付)

排水ポンプと小型排水タンク、そしてポンプ制御盤をセットにしました。
ミニキッチンや職員用トイレの排水など、駅ナカやテナントビルの改修に最適です。
排水勾配の確保が難しいところにも、中継槽としてお使いいただけます。

特長

  • 標準タイプの他、排水タンクの寸法変更など、フレキシブルに対応いたします。(設置場所に合わせて、タンクの外形寸法変更や、流入口・吐出口のサイズ及び位置の変更が可能です。)
  • 肉厚 3mm のステンレスタンクで、腐食に強く長寿命です。
  • ポンプは着脱型水中ポンプを使用しており、取り出し易くメンテナンスが容易です。
  • ◎水洗トイレ用には、定評のある カッター付セントルクポンプ を採用しています。
排水ポンプユニット(小型排水タンク付)のステンレス製排水タンク(写真は天井カバーを外した状態)

ステンレス製排水タンク
(写真は天井カバーを外した状態)

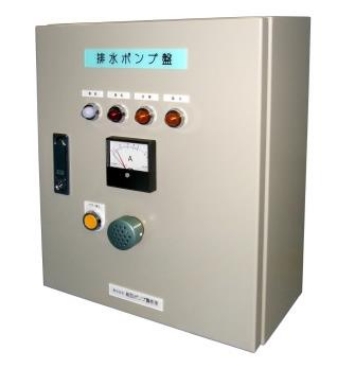

排水ポンプユニットの排水ポンプ盤

仕様

横にスクロールできます。

用途 台所流し・手洗い・洗面所用 水洗トイレ用(カッター付)
ポンプ型式/台数 U-MPL-1型/1台 U-NF-C-1型/1台
揚程・水量 9m × 50L/min 8m × 100L/min
電動機出力 0.4 kW 1.5 kW
ケーブル VCTキャプタイヤ 4.5m VCTキャプタイヤ 4.5m
使用液温 40℃以下 40℃以下
カッタープレート なし あり (SCS24)
排水タンク標準寸法 550 × 645H × 430 650 × 645H × 480
排水タンク材質 SUS304 板厚3.0mm SUS304 板厚3.0mm
水位検出 フロートスイッチ フロートスイッチ
周波数・極数・電圧 50Hz/60Hz・2極・200V 50Hz/60Hz・4極・200V
制御盤(屋内壁掛) W400 × H500 × D200 W400 × H500 × D200

台所流し・手洗い・洗面用ポンプは 0.25kW、0.4kW があります。
水洗トイレ用ポンプは 0.75kW と 1.5kW があります。
※その他、ポンプ2台型なども製作いたします。 お問い合わせください!

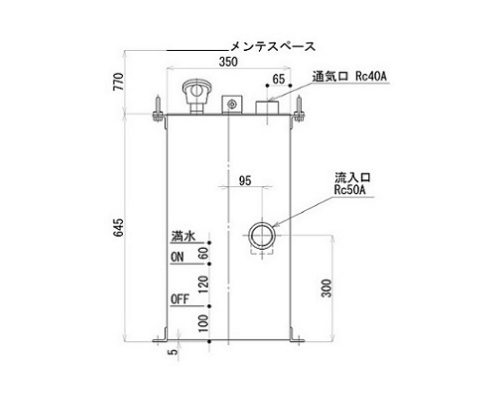

排水タンク外形図(U-MPL-1型ポンプの場合)

排水タンク外形図(U-MPL-1型ポンプの場合)
排水タンク外形図(U-MPL-1型ポンプの場合)
排水タンク外形図(U-MPL-1型ポンプの場合)

※タンクの寸法や、流入口・吐出口のサイズ 位置など、現場に合わせて変更することが出来ます。
お問い合わせください!
