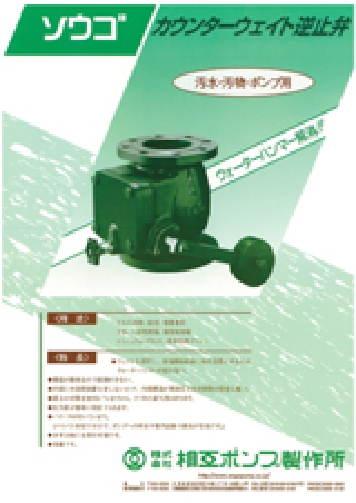

カウンターウェイト逆止弁 CW型

ウォーターハンマー解消!
特長
- ウォーターハンマーが起こらない
ウェイトを使用し、逆流開始直前に弁を急閉させるため、ウォーターハンマーが起こりません。 - 閉塞しにくい構造
内部に弁急閉装置を持たない簡素な構造のため、夾雑物が閉塞し難くなっています。 - 故障が少ない
簡単構造なので故障も少なく、安心してお使いいただけます。 - 圧力計の取付が可能
圧力計の取付口を設けているので、圧力計の取付が出来ます。 - バイパス付
バイパス弁がついているので、ポンプへの呼水や管内流体の排出が容易です。
※水平方向取付型も製作可能です。

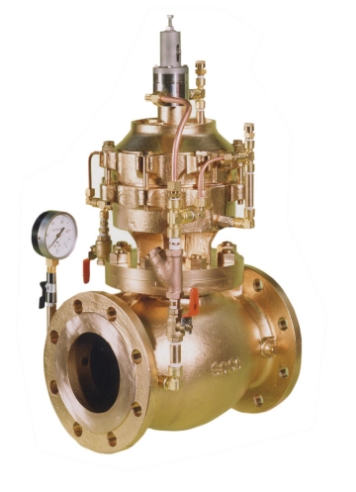

リニヤバルブ SSV型

特長
ポンプメーカー製のバルブとして、カウンターウエイト式逆止弁などで、好評を頂いています当社が、多年にわたる自力水力制御の豊富な体験を基に、シビアな一次圧一定制御、二次圧一定制御、差圧一定制御が できるリニヤバルブを開発いたしました。 このバルブは御愛顧がすでに20年以上にもなろうとしていますリニヤポンプと同じ原理で作られたものです。圧力制御部のシリンダー径が大きく、加えてパイロット弁の増幅作用により優れた特徴を数多く備えています。
- 高精度制御
締切から定格流量まで、±10kPa(揚程1mH2O)以内に設定圧力を維持します。 - 安定した制御性能
ポンプの起動時や急激な流量変化でも、ハンチングなしに、設定圧力を保ち、ウォーターハンマーや配管振動を防止します。 - 調整圧力範囲が広い
広範囲の圧力設定ができます。差圧の大きい場合でも、最大流量まで一機種でまかないます。 - 幅広い用途
リニヤバルブは配管に設置できるため、給水以外に空調設備、工場設備、水道設備用など多くの用途があります。特に高精度を要求されるプラント設備には威力を発揮します。 - ポンプの定流量運転が実現
ポンプにリニヤバルブを連結して運転しますと、ポンプは定流量で運転され、過大流量防止などのバルブ絞りは不要となります。
仕様
横にスクロールできます。
使用流体 | 水 | |
---|---|---|
使用温度 | 0~80℃ | |
最小差圧 | 0.10MPa(※) | |
調節圧力範囲 | 標準型 | 0.10MPa~1.37MPa |
高圧型 | 1.37MPa~1.96MPa | |
調節圧力範囲 | 本体 | CAC406・FCD500 |
シリンダー | CAC406 | |
弁体 | CAC406 | |
弁座 | CAC406 | |
パイロット弁 | SUS304 |
ステンレス製も製作しております。
(※)シリンダー戻し配管を低圧側へ施工した場合は、最小差圧はリニヤバルブの損失水頭となります。
